系统介绍

杰森隔声墙耐火系统采用杰森耐火纸面石膏板和杰森轻钢龙骨结合而成,为高要求的墙体隔声量身定做,该系统相对普通石膏板隔墙系统更加节省空间、省时省力;杰森隔声墙耐火系统广泛应用于对耐火要求较高的酒店隔墙及建筑物内隔墙。

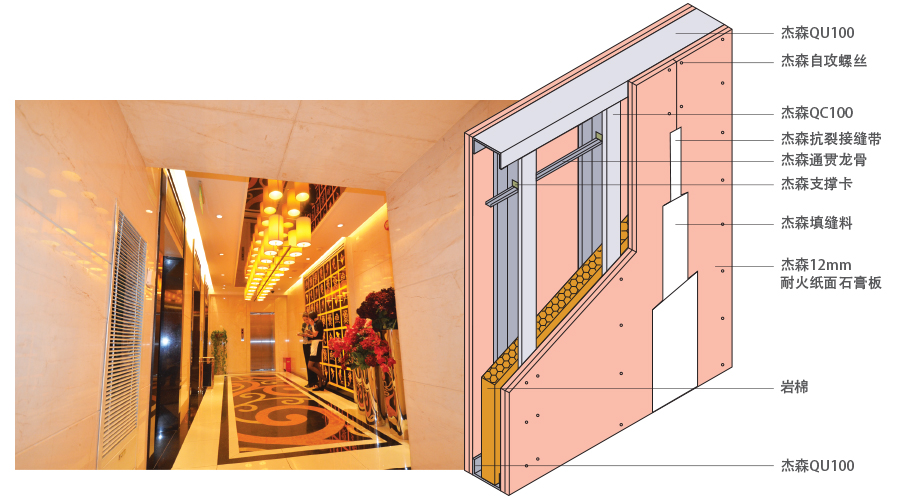

1.5小时耐火隔墙系统解决方案



范围 名称 石膏板 龙骨
(mm)
石膏板
(层)
龙骨
(排)
耐火时间
(h)
厚度
(mm)
餐厅与厨房之间的隔墙 杰森单排龙骨双面
双层石膏板隔墙系统
HC12
SC12
100 4 1 1.5 148

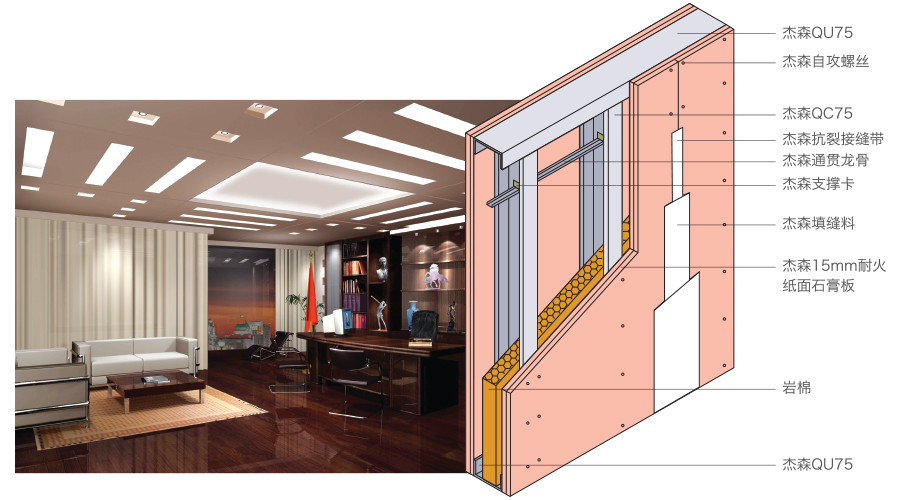

2小时耐火隔墙系统解决方案



范围 名称 石膏板 龙骨
(mm)
石膏板
(层)
龙骨
(排)
耐火时间
(h)
厚度
(mm)
办公室分隔墙             杰森单排龙骨双面
双层石膏板隔墙系统
HC15 75 2 1 2 105

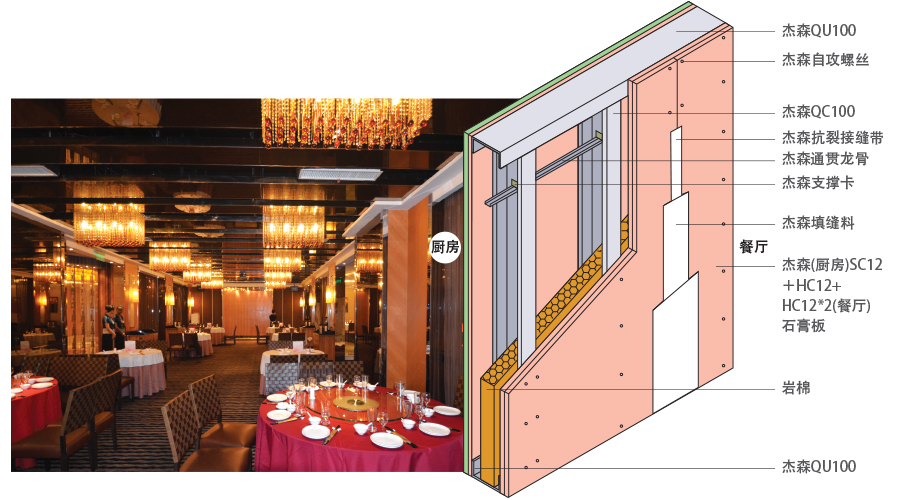

3.5小时耐火隔墙系统解决方案



范围 名称 石膏板 龙骨
(mm)
石膏板
(层)
龙骨
(排)
耐火时间
(h)
厚度
(mm)
餐厅与走廊之间的隔墙 杰森单排龙骨双面
双层石膏板隔墙系统
HC12

100 4 1 3.5 148

隔墙系统材料组成清单

安装应用

隔墙系统施工工艺

场地准备
1.安装现场保持干燥,店面不应有积水。
2.安装前,需对现场进行清洁,清除污垢、灰尘油污、杂物。
3.在安装位置上残留的水泥,必须铲除,地面不应平整修复。
4.接缝施工,现场温度应高于5摄氏度,低于40摄氏度,否则禁止施工。
材料检查
1.安装前应该对材料品种、规格、数量无误。
2.石膏板应干燥、平整、纸面完整无损。受潮、弯曲变形、板断裂、面纸起鼓等均不得使用。
3.轻钢龙骨应平整、光滑、无锈蚀、无变形。
4.填缝料应干燥、无受潮、无板结。
挂重物处龙骨处理
1.根据设计要求,对悬挂设备的龙骨做加强处理。
2.在悬挂设备的位置,设置安装平板构件,以便设备的固定。
管线安装
各种内藏管线和插座从未安装石膏板一侧安装。
龙骨安装
1.分别在天花和地坪上固定上下U型龙骨。可采用膨胀螺钉、射钉等锚固件,两个相邻固定点间距不大于600mm。
2.C型龙骨长度一般比隔墙净高度短5mm,将C型龙骨卡入上下U型龙骨时开口方向应保持一致,上下不要颠倒,以保证C型龙骨的通贯空在同一水平上。
3.C型龙骨裁剪后,一般裁剪的一段朝上,龙骨间距按设计规范。一般为600mm或400mm,但不宜大于600mm。
4.校正C型龙骨垂直度。
5.U型龙骨和C型龙骨之间不宜完全固定,在石膏板安装时可适度微调,以适合石膏板尺寸的允许公差。
6.先安装一侧的石膏板。
7.隔墙内管线安装验收完毕后,在安装另一侧的石膏板。
填充物安装
1.当吊顶有较高隔声、防火要求时,可内置填充物。
2.吊顶内填充的吸音、保温材料的品种铺设度应符合设计和防火要求,并应有防散落措施。
3.填充物可为岩棉、玻璃棉。
石膏板的安装
1.石膏板应从墙的一端头开始,按照C型龙骨方向顺序安装。
2.相邻两张石膏板自然靠拢。
3.石膏板下口离地大于10mm,避免直接与地面接触。
4.石膏板上口应同楼顶紧,不留空隙(隔声,防火墙例外)
5.龙骨两侧单层石膏板必须错缝安装。
6.同侧内侧两层石膏板不需错缝安装。
7.当隔墙高度大于石膏板进行竖向拼接时,两侧石膏板及同内侧内外两层石膏板横向接缝必须错开。
8.门框部位石膏板应将拼缝隙留在门楣上,门楣两边石膏板应错缝处理。
9.自攻螺钉应用电动螺钉枪一次打入。
10.自攻螺钉应陷入石膏板表面0.5mm—1mm深度为宜。
11.自攻螺钉距包封边10mm-15mm为宜,距切割边15mm—20mm为宜。
石膏板表面处理
1.接缝处理
杰森提供一一系列接缝产品包括杰森填缝料、杰森抗裂接缝带,用户可根据要求的施工速度安装的简便程度和工作的特点来选择不同的接缝材料。
2.抹灰处理
石膏板表面可涂2-5mm厚的杰森满批石膏粉。
石膏板的表面装饰
当采用较重的乙烯基墙纸时,须向厂家咨询有关信息,以利于基层涂料的施工。

系统使用场所

会议室、办公室、客房与走廊、餐厅与走廊、餐厅与厨房等。
