产品描述

杰森轻钢龙骨系列——隔墙龙骨主要包含:杰森C型龙骨(QC50、QC75、QC100)、杰森U型龙骨(QU50、QU75、QU100)。轻钢龙骨是以优质的连续热镀锌板带为原材料,经冷弯工艺轧制而成的建筑用金属骨架。其材质是金属,所以其硬度非常结实,而且轻盈,多被运用在需要承重的隔墙之中,与杰森石膏板搭配使用。

龙骨分类及应用

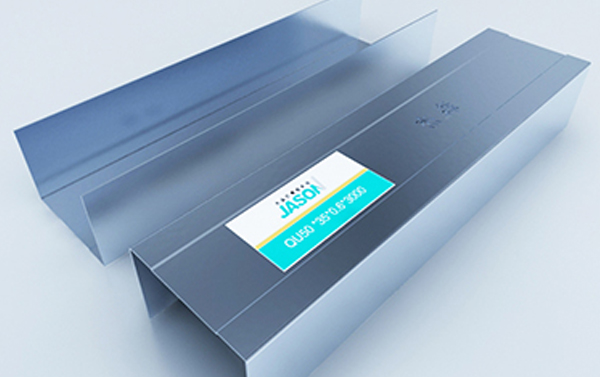

杰森C型龙骨


国家标准代码 宽度(mm) 厚度(mm) 翼高(mm) 长度(mm)
QC50 50(48.5) 0.6 45 3000/4000
QC75 75(73.5) 0.6 45 3000/4000
QC100 100(98.5) 0.7 45 3000/4000

杰森U型龙骨

国家标准代码 宽度(mm) 厚度(mm) 翼高(mm) 长度(mm)
QU50 50 0.6 35 3000/4000
QU75 75 0.6 35 3000/4000
QU100 100 0.7 35 3000/4000

安装应用

杰森轻钢龙骨应用于隔墙系统、吊顶系统中,为公共建筑、工业建筑及住宅设计的非承重墙系统、具有质量轻、防火及隔音效果好、施工快捷等特点。用空间分隔的方法,形成一个无缝不开裂的平整表面。


     安装杰森C型龙骨                                                      安装杰森通贯龙骨

安装说明

1.分别在天花和地坪上固定上下U型龙骨。可采用膨胀螺钉、射钉等锚固件,两个相邻固定点间距不大于600mm。
2.C型龙骨长度一般比隔墙净高度短5mm,将C型龙骨卡入上下U型龙骨时开口方向应保持一致,上下不要颠倒,以保证C型龙骨的通贯空在同一水平上。
3.C型龙骨裁剪后,一般裁剪的一段朝上,龙骨间距按设计规范。一般为600mm或400mm,但不宜大于600mm。
4.校正C型龙骨垂直度。
5.U型龙骨和C型龙骨之间不宜完全固定,在石膏板安装时可适度微调,以适合石膏板尺寸的允许公差。
6.先安装一侧的石膏板。
7.隔墙内管线安装验收完毕后,在安装另一侧的石膏板。

产品优势

1.采用优质连续热镀锌钢带,有效抗腐防锈。
2.符合《建筑用轻钢龙骨国家标注》GB/T 11981-2008。
3.设计独特,且人性化,安装便捷,施工简单。
4.自重轻、钢度大、防火、不易变形。
5.制作精度高,外观亮丽。
